1、设备简介

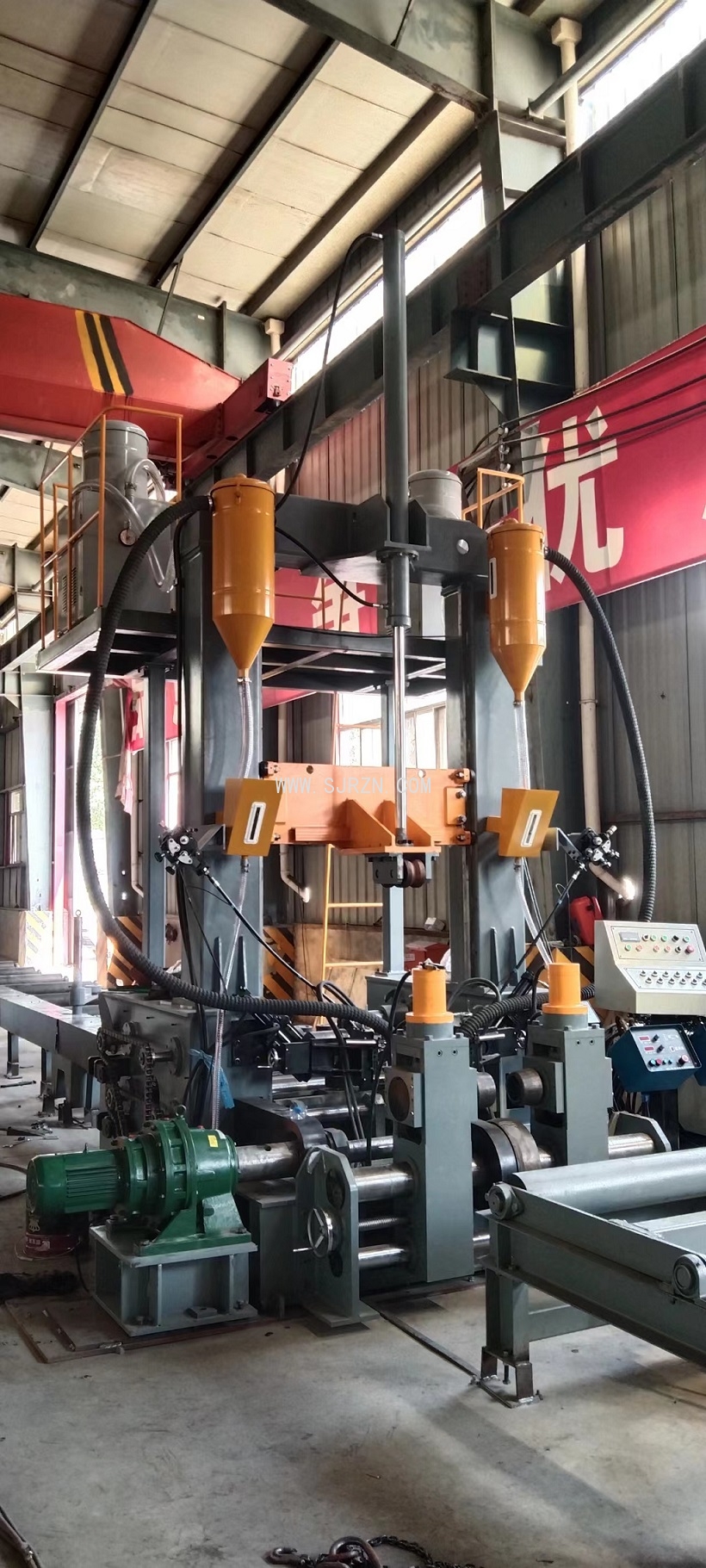

组焊矫一体机是将组成H型钢的翼板和腹板直接拼装、焊接、矫正的专用设备，它将由组立机、龙门焊、矫正机三台设备来完成的工序集中在一台设备来进行，显著提高了生产效率，降低了设备成本，节省了设备安装空间，是高效生产H型钢和T型钢的生产设备。
该设备由拼焊主机、矫正辅机、预对中系统、主动升降辊道、主动辊道、被动辊道、焊剂回收系统、液压系统、电控系统、焊接电源等组成。
拼焊主机由底座、上门架、翼板腹板对中系统、主传动机构、焊枪调节机构等组成。
底座为焊接结构件，其上安装有翼腹板对中机构、主传动辊、焊枪调节机构、导电装置和上门架，下部安装着主传动机构的传动轴和链轮链条，主传动电机减速机放置在底座的侧面。
上门架安装有上压轮，上压轮固定在上门架升降梁上，升降梁由上压缸带动，可以在上门架的导轨上升降移动。
翼板腹板对中机构采用一侧液压一侧手动，手动侧通过蜗轮减速机丝杆丝母传动带动夹紧轮对中和夹紧工件的翼板和腹板。
主传动部分采用电机减速机驱动，通过链条传动带动主传动辊转动，同时由主机传出的链条还带动矫正辅机的主矫正辊同速转动。组焊速度采用交流变频调速，可在0.3—3 m/min范围内调节。
该设备的腹板、翼板定位对中夹紧和上压轮的压紧由液压系统驱动，各个动作的压紧力可以由液压站上的压力调节阀来调整。
矫正辅机由上矫正轮机构、下矫正机轮机构、翼板对中机构、墙板等组成。两个上矫正轮由液压缸推动，可以向下压住翼板；一个下矫正机轮由拼焊主机的链条带动，可以将工件连续的进行矫正。
主动升降辊道具有升降功能，可以托起焊接变形后的工件。
焊剂回收系统能将焊剂送到焊缝周围，并将焊后多余的焊剂回收处理，使得焊剂的输送和回收形成一个循环系统。
1.2技术参数
l 腹板高度： 200-1800 ㎜
l 腹板厚度： 6-14 ㎜
l 翼板宽度： 200-800 ㎜
l 翼板厚度： 6-20 ㎜
l 工件长度： 6000-15000 ㎜
l 组焊速度： 0.3-3 m/min
l 主机功率： 8.2 kW
l 液压站功率： 5.5 kW
l 焊机电源功率： 69 kW×2=138 kW
产品简介 ：
ZHJ-1800 H型钢组焊矫一体机
